V15
產品說明：
Variable Displacement Piston Pumps
可變?nèi)萘恐?/span>
特性
1. V形柱塞泵，以獨特設計盤變化角度功能，廣泛應用于各種場所。
2. 特殊設計，在全壓力區內，保持低噪音性能。
3. 由多種控制方式整合，能形成系統，具有省能源、小型化、低成本功能。
4. 功率損失小，減低油溫上升，可選配較小型油箱。
5. 廣泛應用于工具機、機床、鍛壓、塑膠成形機。

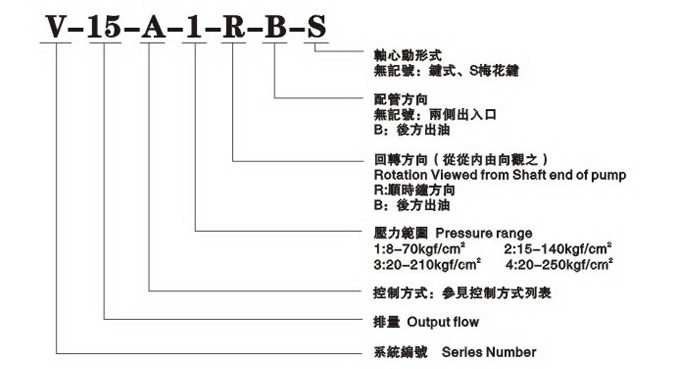

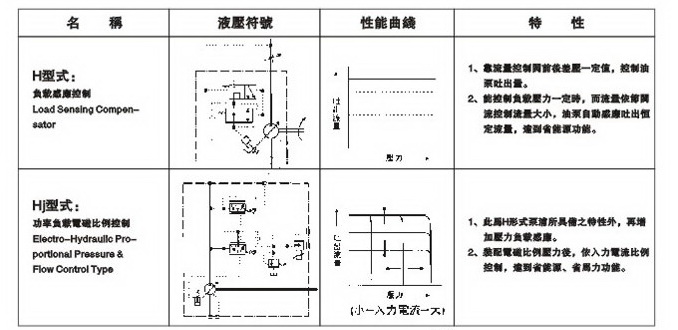

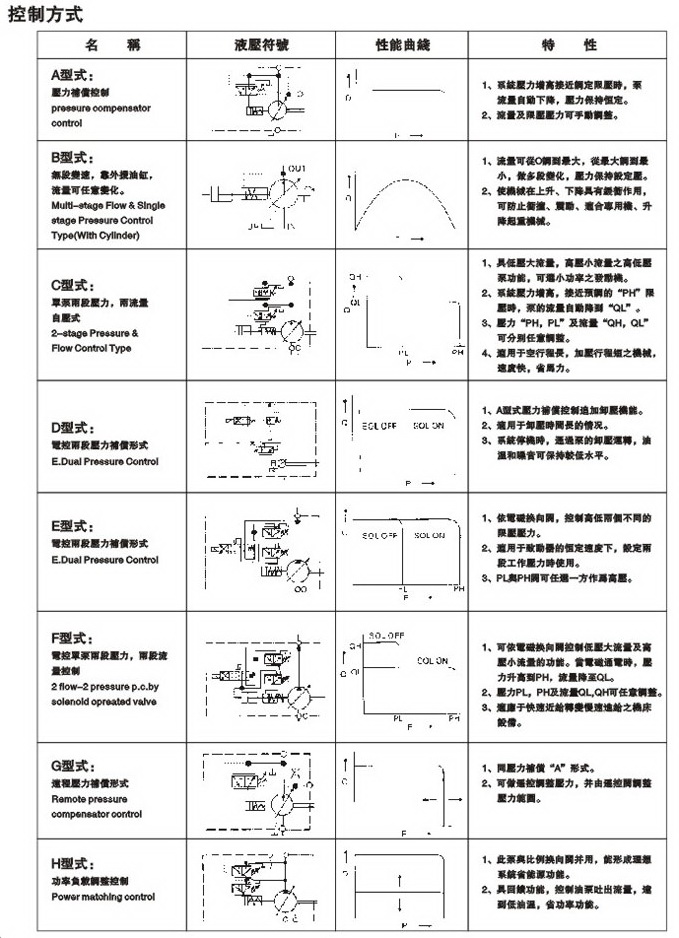

型式號碼/Model Code
規格表
|
型式 MODEL |
最高使用壓力 kgf/c㎡（psi） |
吐出量 cc/rev (in3/rev) |
無負荷時之吐出量L/min(GPM) |
壓力調整范圍 kgf/c㎡（psi） |
回轉數（rpm） |
重量 Kg(ib) |
|||
|
1500rpm |
1800rpm |
||||||||
|
最低 |
最高 |
||||||||
|
V15 |
250(3500) |
15（0.90） |
22.5(5.78) |
27.0（7.05） |
A1:88-70(115-1000) A2：15-140(210-2000) A3：20-210(280-3000) A4：20-250(280-3500) |
500 |
1800 |
11.5（25.3） |
|
|
V18 |
140(2000) |
17.8（7.05） |
26.7(7.05) |
32.0（8.45） |
11.5（25.3） |
|
|||
|
V23 |
250(3500) |
23.0（1.40） |
35.4(9.11) |
41.4（10.94） |
20.0（50.7） |
|
|||
|
V38 |
250(3500) |
37.8（2.31） |
56.7（14.98） |
68.0（17.96） |
23.0（50.7） |
|
|||
|
V50 |
250(3500) |
51.5（3.14） |
77.2（20.37） |
92.7（24.49） |
50.0（110） |
|
|||
|
V70 |
250(3500) |
69.7（4.25） |
104.5（27.60） |
125.4（33.13） |
55.0（121） |
|
|||
使用注意事項：
一、液壓油選擇注意事項：
1、壓力在70 kgf/c㎡以下時，請選擇ISO粘度標準在VG32-68的液壓油或抗磨液壓油。
2、使用壓力在70 kgf/c㎡以上時，請選擇ISO粘度標準在VG32-68相當?shù)哪湍ヒ簤河汀?span>
3、使用以下液壓油時，需商談磷酸酯系、脂肪配脂系水一甘醇系、W/O乳液、HWBF
二、 粘度和油溫
◎請?jiān)谡扯?span>15-40mm2/s，油溫0-60℃兩條件范圍內使用。
三、泵的安裝和偏心
◎驅動軸和泵軸的偏心在0.05mm以下，在泵軸上不能加徑向力。
◎當軸心不一致時，會產生軸承、O形圈損傷、噪音、震動，以及造成泵出故障原因。
◎避免用皮帶鏈條齒輪等雙側向驅動泵。（這是產生噪音和軸承損壞的原因）。
四、油管的安裝
◎吸油口和排油口的管接頭，必須用于管壁平的螺紋，如用錐螺紋時，需注意空氣混入，產生異常噪音。
◎還有，以鋼管用于油管時，裝管子時注意不要硬性的使泵偏心。
◎接管強制性的偏心，是產生噪音的最大原因。
五、泄漏油管
◎泄漏油管，與其他的回油管不能合流。要單獨回油，保持泵殼內壓力在0.35kgf/cm2以下。
◎回油管插入油管液面以下，盡量遠離吸油管安裝。
六、啟動時注意點
◎啟動泵前，將泵體注油口注入液壓油，當泵殼充滿油后再啟動。
◎啟動時，不要急速升至全速轉動，起初使電動機開關反復ON-OFF，待油管中的空氣排出后再連運轉。務必降太在無負載回路狀態起動。
七、回轉方向
◎以泵軸端方向、順時鐘是標準方向，后轉時，請指出特定記號“L”。
八、吸油壓力
◎吸油壓力請保持-125mmHg以內。
◎吸油壓力一高，則產生氣蝕。元件損壞，產生噪音、震動。壽命降低。
九、濾油器
◎液壓油的污染，是泵出故障以及壽命降低的原因，請充分注意液壓油的污染，控制污染度在NAS9級以內。
◎在吸油口使用150目的吸油濾油器。主回油管上務必使用25 以下的濾油器。140 kgf/cm2以上的場合，請使用10 的濾油器。
十、最高使用壓力
◎最主壓力下運轉的時間，作為一個循環10%以下，保持時間在6秒以內。
◎關于最高使用壓力運轉時間的限制，請參照使用說明。
|

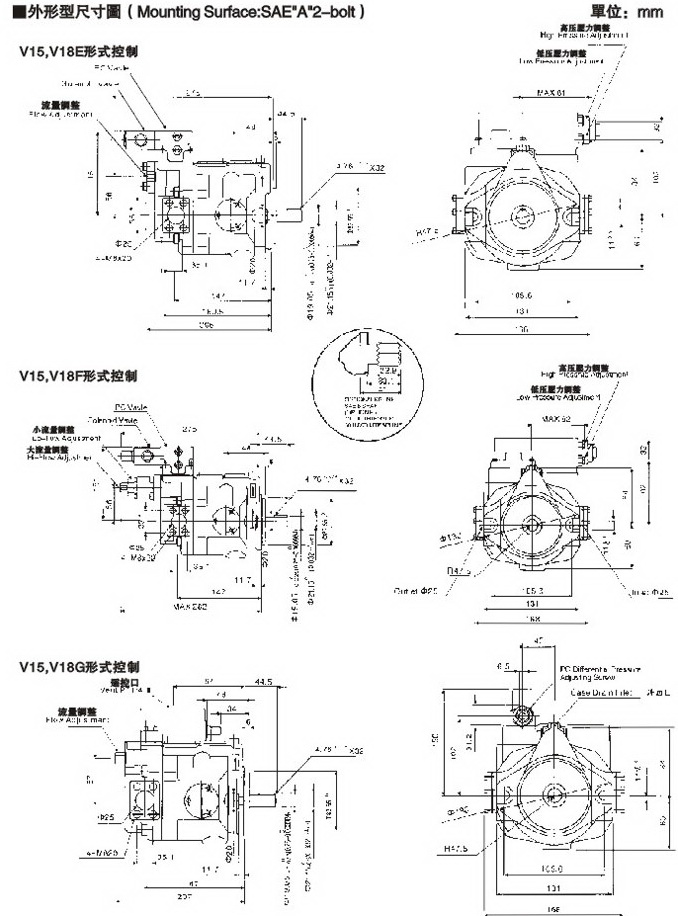

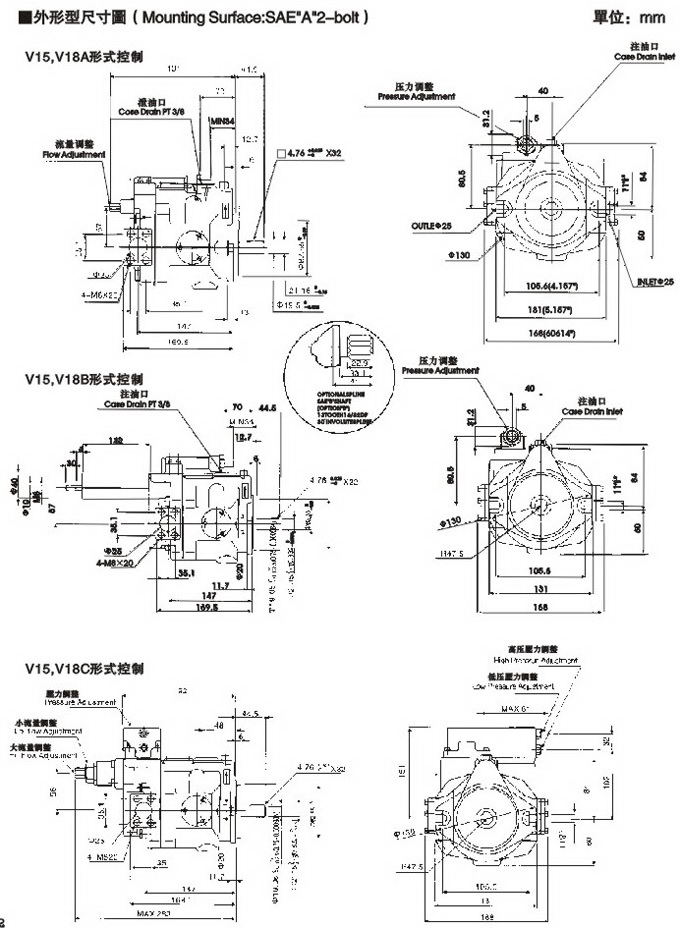

規格 項目 |
V15，V18，V23 |
V38 |
V50，V70 |
|
油管接尺寸 |
3/8（內徑Φ8.5以上） |
1/2（內徑Φ8.5以上） |
3/4(內徑Φ8.5以上) |
|
油管內徑 |
Φ12以上 |
Φ15以上 |
Φ19以上 |
|
泄漏管長 |
1m以下 |
1m以下 |
1m以下 |
